Thiết bị làm kín V-ring / Gioăng V Ring là một trong những sản phẩm phớt chặn dầu, chặn mỡ, chặn bụi, chặn nước… vv được sử dụng rất nhiều trong lĩnh vực máy móc thiết bị hiện nay.
Công ty chúng tôi có thể làm được tất cả các kích thước theo tiêu chuẩn khách hàng yêu cầu. Khách hàng có thể tham khảo dưới đây:

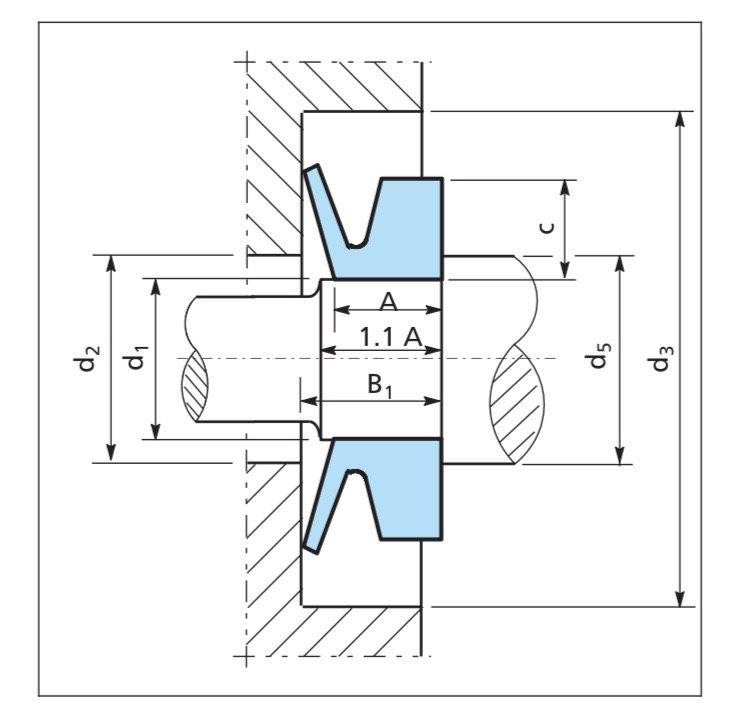

MÃ SP | Trục C | d | D | h | H | d2 | d1 | H1 |
CRP-V-3A | 2,7 – 3,5 | 2,5 | 5.5 | 2.1 | 3 | C + 1 | C + 4 | 2,5 ± 0,3 |
CRP-V-4A | 3,5 – 4,5 | 3.2 | 7.2 | 2,4 | 3.7 | C + 1 | C + 6 | 3 ± 0,4 |
CRP-V-5A | 4,5 – 5,5 | 4 | số 8 | 2,4 | 3.7 | C + 1 | C + 6 | 3 ± 0,4 |
CRP-V-6A | 5,5 – 6,5 | 5 | 9 | 2,4 | 3.7 | C + 1 | C + 6 | 3 ± 0,4 |
CRP-V-7A | 6,5 – 8 | 6 | 10 | 2,4 | 3.7 | C + 1 | C + 6 | 3 ± 0,4 |
CRP-V-8A | 8 – 9,5 | 7 | 11 | 2,4 | 3.7 | C + 1 | C + 6 | 3 ± 0,4 |
CRP-V-10A | 9,5 – 11,5 | 9 | 15 | 3,4 | 5.5 | C + 2 | C + 9 | 4,5 ± 0,6 |
CRP-V-12A | 11,5 – 13,5 | 10,5 | 16,5 | 3,4 | 5.5 | C + 2 | C + 9 | 4,5 ± 0,6 |
CRP-V-14A | 13,5 – 15,5 | 12,5 | 18,5 | 3,4 | 5.5 | C + 2 | C + 9 | 4,5 ± 0,6 |
CRP-V-16A | 15,5 – 17,5 | 14 | 20 | 3,4 | 5.5 | C + 2 | C + 9 | 4,5 ± 0,6 |
CRP-V-18A | 17,5 – 19 | 16 | 22 | 3,4 | 5.5 | C + 2 | C + 9 | 4,5 ± 0,6 |
CRP-V-20A | 19 – 21 | 18 | 26 | 4,7 | 7,5 | C + 2 | C + 12 | 6 ± 0,8 |
CRP-V-22A | 21 – 24 | 20 | 28 | 4,7 | 7,5 | C + 2 | C + 12 | 6 ± 0,8 |
CRP-V-25A | 24 – 27 | 22 | 30 | 4,7 | 7,5 | C + 2 | C + 12 | 6 ± 0,8 |
CRP-V-28A | 27 – 29 | 25 | 33 | 4,7 | 7,5 | C + 3 | C + 12 | 6 ± 0,8 |
CRP-V-30A | 29 – 31 | 27 | 35 | 4,7 | 7,5 | C + 3 | C + 12 | 6 ± 0,8 |
CRP-V-32A | 31 – 33 | 29 | 37 | 4,7 | 7,5 | C + 3 | C + 12 | 6 ± 0,8 |
CRP-V-35A | 33-36 | 31 | 39 | 4,7 | 7,5 | C + 3 | C + 12 | 6 ± 0,8 |
CRP-V-38A | 36 – 38 | 34 | 42 | 4,7 | 7,5 | C + 3 | C + 12 | 6 ± 0,8 |
CRP-V-40A | 38-43 | 36 | 46 | 5.5 | 9 | C + 3 | C + 15 | 7 ± 1 |
CRP-V-45A | 43 – 48 | 40 | 50 | 5.5 | 9 | C + 3 | C + 15 | 7 ± 1 |
CRP-V-50A | 48 – 53 | 45 | 55 | 5.5 | 9 | C + 3 | C + 15 | 7 ± 1 |
CRP-V-55A | 53 – 58 | 49 | 59 | 5.5 | 9 | C + 3 | C + 15 | 7 ± 1 |
CRP-V-60A | 58 – 63 | 54 | 64 | 5.5 | 9 | C + 3 | C + 15 | 7 ± 1 |
CRP-V-55A | 63 – 68 | 58 | 68 | 5.5 | 9 | C + 3 | C + 15 | 7 ± 1 |
CRP-V-70A | 68- 73 | 63 | 75 | 6,8 | 11 | C + 4 | C + 18 | 9 ± 1,2 |
CRP-V-75A | 73 – 78 | 67 | 79 | 6,8 | 11 | C + 4 | C + 18 | 9 ± 1,2 |
CRP-V-80A | 78 – 83 | 72 | 84 | 6,8 | 11 | C + 4 | C + 18 | 9 ± 1,2 |
CRP-V-85A | 83 – 88 | 76 | 88 | 6,8 | 11 | C + 4 | C + 18 | 9 ± 1,2 |
CRP-V-90A | 88 – 93 | 81 | 93 | 6,8 | 11 | C + 4 | C + 18 | 9 ± 1,2 |
CRP-V-95A | 93 – 98 | 85 | 97 | 6,8 | 11 | C + 4 | C + 18 | 9 ± 1,2 |
CRP-V-100A | 98 – 105 | 90 | 102 | 6,8 | 11 | C + 4 | C + 18 | 9 ± 1,2 |
CRP-V-110A | 105 – 115 | 99 | 113 | 7.9 | 12,8 | C + 4 | C + 21 | 10,5 ± 1,5 |
CRP-V-120A | 115 – 125 | 108 | 122 | 7.9 | 12,8 | C + 4 | C + 21 | 10,5 ± 1,5 |
CRP-V-130A | 125 – 135 | 117 | 131 | 7.9 | 12,8 | C + 4 | C + 21 | 10,5 ± 1,5 |
CRP-V-140A | 135 – 145 | 125 | 140 | 7.9 | 12,8 | C + 4 | C + 21 | 10,5 ± 1,5 |
CRP-V-150A | 145 – 155 | 135 | 149 | 7.9 | 12,8 | C + 4 | C + 21 | 10,5 ± 1,5 |
CRP-V-160A | 155 – 165 | 144 | 160 | 9 | 14,5 | C + 5 | C + 24 | 12 ± 1,8 |
CRP-V-170A | 165 – 175 | 153 | 169 | 9 | 14,5 | C + 5 | C + 24 | 12 ± 1,8 |
CRP-V-180A | 175 – 185 | 162 | 178 | 9 | 14,5 | C + 5 | C + 24 | 12 ± 1,8 |
CRP-V-190A | 185 – 195 | 171 | 187 | 9 | 14,5 | C + 5 | C + 24 | 12 ± 1,8 |
CRP-V-200A | 190-210 | 180 | 210 | 14.3 | 25 | C + 10 | C + 45 | 20 ± 4 |
CRP-V-199A | 195 – 210 | 180 | 196 | 9 | 14,5 | C + 5 | C + 24 | 12 ± 1,8 |
CRP-V-220A | 210 – 235 | 198 | 228 | 14.3 | 25 | C + 10 | C + 45 | 20 ± 4 |
CRP-V-250A | 235 – 265 | 225 | 255 | 14.3 | 25 | C + 10 | C + 45 | 20 ± 4 |
CRP-V-275A | 265 – 290 | 247 | 277 | 14.3 | 25 | C + 10 | C + 45 | 20 ± 4 |
CRP-V-300A | 290 – 310 | 270 | 300 | 14.3 | 25 | C + 10 | C + 45 | 20 ± 4 |
CRP-V-325A | 310 – 335 | 292 | 322 | 14.3 | 25 | C + 10 | C + 45 | 20 ± 4 |
CRP-V-350A | 335 – 365 | 315 | 345 | 14.3 | 25 | C + 10 | C + 45 | 20 ± 4 |
CRP-V-375A | 365 – 390 | 337 | 367 | 14.3 | 25 | C + 10 | C + 45 | 20 ± 4 |
CRP-V-400A | 390 – 430 | 360 | 390 | 14.3 | 25 | C + 10 | C + 45 | 20 ± 4 |

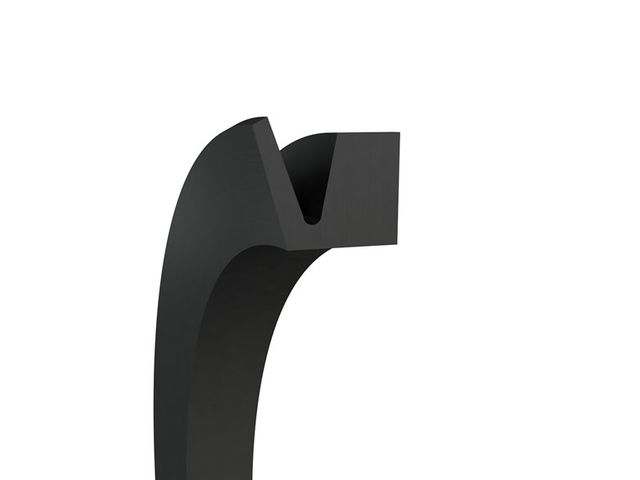

Một số hình ảnh sản phẩm của công ty chúng tôi:
